АЛЬТЕРНАТИВНЫЕ РЕШЕНИЯ - RU
Рисунок генератора из патента
*** The independent energy device improved with this invention, starts operation with the initial electric energy received from the initial energy supply 15, and afterwards generates energy consistently and is characterized to include power switch (1), capacitor (2), points (3), frequency generanor (4), first filter (5 ), first bobbin (6), first frequency adjuster (7), second filter (8), frequency stabilizer (adjuster) (9), second bobbin (10), second frequency adjuster(11), exit (phase positive) (12), positive self feeding cable (12a), exit neutral l (13), negative self feeding cable (13a), neutral (grounding)14, initial power supply(15). *** Перевод: Автономное энергетическое устройство, улучшенное настоящим изобретением, начинает работать от начальной электроэнергии, получаемой от первичного источника энергии 15, и далее производит энергию за счет отличительных признаков: содержит выключатель мощности (1), конденсатор (2), заостренные точечные контакты (разрядник) (3), высокочастотный генератор (4), первый фильтр (5), первую катушку (6), первый регулятор частоты (7), второй фильтр (8), стабилизатор частоты (регулируемый) (9), вторую катушка (10), второй регулятор частоты (11), выход положительной величины фазы (12), кабель передачи положительной величины фазы (положительной обратной связи) (12a), выходную нейтраль (13), кабель отрицательной фазы (13a), нейтраль (заземляющая) 14, начальный источник питания (15). ***
В патенте нет сведений об особенностях изготавления вечного генератора. Ну как обычно. У великого Н.Тесля - тоже! Поэтому по сей день решают рубусы: как же изготовить какое - нибудь фантастическое устройство из его изобретений ? Но в них (в приамбуле) только описание эффективности устройства и очень мало о том, как его изготовить. Словом, многие из них так и остались невостребованными.
Тем не менеее, большое спасибо Тариелю Капанадзе за создание удивительного генератора электрической энергии.
Предполагаемые схемы вечного генератора Капанадзе
Рисунки из тематических сайтов Free Energy *** Информационного и видео материала о вечном генераторе уважаемого Тариеля Капанадзе, предостаточно, а вот сведений о том, что его генератор кто- то повторил, пока нет. *** Однако, на Youtube приведен очень интересный материал, но без раскрытия технической сущности устройства генератора электрической энергии, предположительно, аналогичного генератору Капанадзе. Для кого создают талантливые искатели "свободной энергии" подобные устройства? Для себя, для потенциального инвестора или для кого - то еще ? Работа, как правило, закачивается известной формулировкой: получил "техническое чудо", но никому не скажу как.
Кадр из видеоролика *** Можно заглянуть и на сайты: http://next-energy.ru/forum/index.php?topic=40.2055 ***
Энергетика атмосферного электричества:
1. Суммарный атмосферный ток Земли ~ 1400А.
2. Разность электрического потенциала между слоем разряженной атмосферы на высоте 50 км и поверхностью Земли порядка 400 000 В.
3. Суммарная мощность 560 Мега Ватт.
4. Одним из источников подержания указанного потенциала – являются потоки протонов, содержащихся в солнечном ветре. При вспышках на Солнце их концентрация (число через площадь 1см кв.) увеличивается, – соответственно увеличивается и величина указанного потенциала. 5. Таким образом, мощность атмосферного электричества - величина конечная.
Магнитный двигатель турецкого изобретателя Muammer Yildiz, работающий на «Свободной магнитной энергии».
History was made recently at Delft University of Technology in the Netherlands as Muammer Yildiz demonstrated his all-magnet motor turning a fan at high speed with his all magnet motor. No wires could be seen running to the device being observed by around 30 scientists in the room… *** История создания магнитных двигателей пополнилась новой разработкой, представленной на выставке в технологическом университете в Нидерландах. ***
Это магнитный двигатель - вентилятор с высокой скоростью вращения турецкого изобретателя Muammer Yildiz. При демонстрации, к двигателю не подключались какие - либо провода от внешнего источника электрической энергии. Работу двигателя в изолированной комнате наблюдали 30 ученых. После работы двигателя более 10 минут с постоянной скорости вращения перед группой экспертов он был демонтирован и присутствующие могли убедиться, что никаких батарей в нем нет. Группа ученых констатировала: в устройстве, возможно, используется "Свободная Энергия", за счет преобразования потенциальной энергии постоянного магнитного поля магнитов в кинетическую энергию вращения вала и совокупности особенностей выполнения конструкции запатентованного магнитного двигателя. Выходная энергия двигателя, по оценке экспертов, составила порядка 250 Ватт, несколько людей пробовали остановить вал руками, но были не в состоянии это сделать. Диаметр двигателя 30-40 см, шириа 25-30 см.
См. http://pesn.com/2010/04/22/9501639_Yildiz_demonstrates_magnet_motor_at_Delft_University/
ПАТЕНТ см. на сейте:
http://v3.espacenet.com/publicationDetails/description?locale=en_EP&KC=A2&date=20090212&NR=2009019001A2&DB=EPODOC&CC=WO&FT=D
Как обычно, содержание патента не раскрывает всех техничкских подробностей изобретения, поэтому для успешного создания подобного двигателя нужно будет хорошо поработать.
Рассмотрение рисунков, приведенных в патенте, показывает, что базовым (прототипом), похоже, является магнитный двигатель Jeffery Lacroix, конструкцию которого Muammer Yildiz удачно усовершенствовал. Его магнитный двигатель содержит два статора (внешний и внутренний), между которыми вращается ротор. Магниты, на указанных элементах, располагаются по линиям топографии, экспериментально отработанной автором. В совокупности это позволило создать сравнительно мощный магнитный двигатель с бесконечным вращением ротора.
Автор изобретения Muammer Yildiz не первый кто заслуживает того, чтобы его поздравить с получением прожительного эффекта, которого "не должно было бы быть", по определению!
Несколько рисунков из Патента на двигатель Muammer Yildiz .
***
Штуковина сложная, но при наличии инструментальной и материальной базы,
быть может не с первого раза, но после творческих мучений, похожий экземпляр двигателя все же удастся изготовить и запустить. Разумеется, при наличии желания. *** Для начала, за основу можно взять конструкцию магнитного двигателя МД Jeffery Lacroix (рисунок в низу). Во внутрь его ротора (в виде полого цилиндра с магнитами снаружи) следует вставить второй неподвижный статор с магнитами, а число неподвижных магнитов первого, внешнего статора, увеличить. При этом, магниты на внутреннем статоре должны быть расположены так, чтобы они вызывали вращение ротора в ту же сторону (!), что и от магнитов наружного (внешнего) статора, тогда станет возможным приблизиться к МД Muammer Yildiz . ***
.....
Датчик для регистрации электрических сигналов - предвестников землетрясений
Разработан датчик для регистрации сверхслабых колебаний напряженности электрического поля.
Технические характеристики датчика: Чувствительность: 0,05 Вольт / метр (у известных аналогов, например, электростатического генератора и других 1 - 5 В/м).
Уровень собственных шумов: - 60 дБ;
Чувствительный элемент: специальный вид двойного «p-n » перехода со специфическими В/А характеристиками. Частотный диапазон регистрируемых колебаний: 0,01-1000 Гц.
Напряжение питания: 9 - 12 В.
Потребляемый ток: 0,01 А.
Масса датчика (в зависимости от технологии изготовления): 100 г.
На базе датчика становится возможным создание принципиально нового вида станций для прогноза сейсмических возмущений.
Испытания датчика в качестве элемента регистрации образования
микротрещин и микросдвигов в горных породах, на стенде имитации подобных процессов в лабораторных условиях, показали, что с его помощью становится возможным регистрация сигналов - предвестников землетрясений, обусловленных процессами трещинообразования, т.е. процессами, предшествующими землетрясению, без проводящего контакта воспринимающего электрода с источником сигналов сейсмического происхождения.
Эти сигналы представляют собой как кратковременные флуктуации электрического
поля (при возникновении трещинообразования и микроздвигов), так аномальное увеличение его напряженности ( из-за возникновения в недрах Земли тектонических напряжений), вблизи мест подготовки землетрясения. В связи этим датчик одновременно работает в дух режимах: - регистрации быстрых флуктуаций электрического поля и
- регистрации абсолютного значения электрического поля Земли над точкой сейсмического мониторинга. На действующих сейсмических станциях целесообразно ввести два дополнительных канала для синхронной, с остальными каналами регистрации колебаний поверхности Земли, записи механоэлектрических сигналов, снимаемых с датчика. Это предоставит возможность выявить прогностические свойства подобного вида сигналов в зоне проведения непрерывного сейсмического мониторинга и последующего прогноза землетрясений.
По оценке специалистов ИФЗ, величина полного тока источника землетрясения может достигать величины порядка 1, 3 кА , а плотность поляризационого тока за счет пьзоэффекта в недрах Земли, на расстоянии 10 км от эпицентра, может быть равной 0,002 - 0,004 А/м кв. Амплитуда флуктуаций электрического поля за счет механоэлектрических процессов может достигать величины 2 - 20 В/м, достаточной для регистрации их высокочувствительными приборами. Очевидно, что амплитуда регистрируемых сигналов зависит как от расстояния до области подготовки землетрясения, так и от глубины её залегания.
Дополнительные области практического применения датчика:
1. Датчик использовался в полярных геофизических исследованиях и позволил обнаружить специфические колебания напряженности электрического поля Земли, которые на 30 - 120 минут предшествуют началу крупномасштабных геомагнитных возмущений, и колебаний, синхронных со всплесками полярных сияний над точкой наблюдения, т.е. синхронных с вторжениями в полярную область ионосферы высокоэнергичных компонентов солнечного ветра, ответственных за авроральные эффекты в верхних слоях атмосферы, происходящих на высотах 70 – 100 км над поверхностью Земли. В рассмотренном случае датчик позволяет регистрировать предвестники крупномасштабных геомагнитных возмущений (магнитных бурь) простым наземным способом. Для этого достаточно электрод датчика направить на «полярную шапку» и соединить его выход с аппаратурой
записи геофизических данных. 2.Этот же вид датчика, в режиме максимальной чувствительности, позволяет регистрировать электрическую компоненту электромагнитного поля сердца человека, без проводящего контакта воспринимающего электрода с телом пациента,через легкую одежду.
Получаемая таким способом кардиограмма, по оценке специалистов – кардиологов, содержит в себе всю необходимую диагностическую информацию, как и обычная, при снятии с одного отведения или последовательно с остальных стандартных отведений. 3. Датчик блестяще регистрирует на процессы изменения напряженности электрического поля атмосферы, обусловленные, например, приближением (или удалением) опасных грозовых образований на суше и на море с расстояния 10 - 20 км.
1. Г.А. Соболев, В.Н. Демин. Механоэлектрические явления в Земле. "Наука", М.1980. 2. В.В. Малов. Пьезорезонансные датчики. "Энергия". М. 1992.
ДЛЯ ЖИЗНИ ВО ВСЕЛЕННОЙ НУЖНО ОЧЕНЬ МНОГО СОВПАДЕНИЙ
***
Заслуживает внимания мнение известного астрофизика Ральфа Эстлинга, опубликованное в ж. «Нью Сайнтист»: «Рассуждения о сверхъестественном и сверхразумном на человеческом принципе мышления, утверждающем, что реализуется именно та Вселенная, которая пригодна для человека. И нам следует поразмыслить о тех бесчисленных совпадениях, которые необходимы для существования человека и самой жизни, единственное небольшое отклонение в одном из тысяч совпадений резко, возможно, полностью, изменило бы Вселенную возможно, например, перестали бы существовать стабильные звезды, как наше Солнце и начались бы распадаться галактики.
Однако абсолютно во всем, начиная с абсолютных постоянных (т.н. фундаментальных констант) определяющих гравитационные, электро-магнитные, слабые и сильные ядерные взаимодействия, и в плоть до основных биологических предпосылок, мы обнаруживаем, что космос в целом, наше Солнце, в частности, и в особенности Земля, настолько точно подогнаны к нам, что неизбежно напрашивается вопрос:
"А не Бог ли или кто-то еще с аналогичным именем создал все это, прежде всего, имея в виду нас ?" Ибо этого слишком много для совпадения, даже для чуда, чтобы назвать это чистой случайностью».
***
Здесь уместно добавить, что освоение ядерных технологий уже ставило жизнь на Земле на грань гибели.
***
Возникновение Вселенной объясняет теория Большого взрыва, которая существует уже 60 лет и большинство астрономов считают ее справедливой. Согласно этой теории сначала произошел взрыв, затем в течение 20 сек возникли: хаос, эпоха андронов, липтонов и эпоха излучений, и далее через миллионы и миллиарды лет, сформировалась Вселенная, которую наблюдает человечество по сей день, Словом, все, якобы, было очень просто! ***
По мнению астрономов и астрофизиков Б.Паркера, Ф.Хойла, Х.Арна и др. теория Большого взрыва, не смотря не её простоту не дает ответов на ряд важных вопросов, а некоторые её выводы не согласуются с экспериментальными наблюдениями. Возможно, что не все так просто, как расписано в этой теории.
Поэтому с запуском Большого андронного коллайдера быть может пронесет. *** В вторжение в генетический процесс живых организмов, который формировался на протяжении миллионов лет, уже приводит к необратимым процессам в жизни растений, насекомых, животных и человека (из сообщений ТВ)...
Несколько лет тому назад в эфире прозвучало: "В западной Европе резко упал спрос на генетически модифицированные продукты (ГМО)... И куда их теперь девают ?" Ответ: "Направляем в Восточную Европу и в Россию…"
Плоская катушкаТесля оказалась неплохой широкополосной ТВ антенной.
Известно, что если в антенный вход телевизора включить кусок провода или коаксиального кабеля длиной, например, 3 - 4 метра, то он позволит принимать 2 - 4 канала в УКВ диапазоне, а остальные, в том числе и в ДЦМ диапазоне, будут наблюдаться на фоне шумов и со срывами работы ФАПЧ телевизора. Автор, в качестве антенны, решил использовать плоскую катушку Тесля с бифилярным соединением её концов, подключив её выход к коаксиальному кабелю, соединенному с антенным входом ТВ приемника. Без применения антенного усилителя, только с пассивным устройством согласования S1
(R 120 -200 Ом) и без устройства симметрирования (S2), антенна позволила принимать ТВ программы на 1 (56,25 МГц), 2, 3, 7, 9, 12, 22, 28, 32, 35, 38, 43, 47, 51 и 59 (781,75МГц) каналах с оценкой «отлично» и «хорошо».
На некоторых каналах (трех из 14) возникала необходимость поворота антенны вокруг своей оси на 15 - 30 градусов, из-за различного месторасположения ТВ станций на ДЦМ диапазоне.
Для повышения качественных показателей этого вида антенн к её выходу целесообразно подключить усилитель, преобразующий симметричный выход антенны в несимметричный (S2), с усилением в указанном диапазоне частот 10 - 15 дБ.
Применение перечисленных выше элементов S1 и S2- является целесообразным для любых видов широкополосных антенн. Однако симметрирующий элемент S2 автор не стал применять, т.к. антенна нормально работала и без него и без усилителя.
***
По просьбе посетителей блога автор подробно указал специфику соединения выводов двухпроводной линии антенны и подключение коаксиального кабеля на обновленном рисунке антенны.
 Простая магнитная вертушка.
Макет этой магнитной вертушки (МВ) был изготовлен из того, что было под рукой. Тем не менее, она позволила проверить возможность получения непрерывного движения магнита ротора вдоль магнитов статора, расположенных по спирали и отработать методику настройки оптимального расположения магнитов друг относительно друга и относительно магнита ротора. К поверхности алюминиевого столика был прикреплен лист стали (0,3-0,5 мм), на поверхность которого бала наклеена наждачная бумага (0,2 мм). Кольцевые магниты статора (5-6 и более штук с магнитной индукцией всего 800 - 1000Гс) устанавливались вокруг ротора с переменной величиной расстояния магнита от оси вращения на металлической пластине, прилипая к ней, магниты фиксировали свое положение. На оси вращения закреплены два дюралевых диска, между которыми под напряжением зажат магнит ротора. Далее следует провести настройку положения магнитов статора относительно магнита ротора вертушки путем последовательного подбора расстояния каждого магнита относительно оси вращения и друг от друга. Это достигается постепенным уменьшением указанного расстояния магнитов, начиная с магнита М2 , М3, М4, М5, М6 и т.д., если число магнитов будет установлено больше. Если при слабом смещении магнита ротора МР, зависшего над магнитом М6 - он почти мгновенно проскочит все магниты от М1 до М6 и снова зависнет над ним, - то это будет означать, что магниты статора установлены правильно, как говорится – «по спирали Архимеда». А это главный момент при создании вечного магнитного двигателя. Разумеется, кольцевые магниты можно заменить на соответствующее число квадратных, увеличить радиальные размеры спитали, при этом, операция настройки режима непрерывного вращения остается неизменной. Следующая задача – это заставить ротор вращаться непрерывно так, чтобы магнит ротора МР проскакивал последний магнит статора (т.е.последний на спирали) и достигнув первого магнита снова самостоятельно совершил второй оборот и т.д. до бесконечности, как, например, в магнитном двигателе Magnetic Wankel Motor.
См. Magnetic Wankel Motor, variant 4с http://www.syscoil.org/index.php?cmd=nav&cid=116).
Макетирование магнитного двигателя на простой вертушке, показло, что создание вечного магнитного двигателя -возможно! Было бы желание и материальная база.
Ниже см: Магнитный двигатель своими руками, Дополнения - Новые конструкции вечных магнитных двигателей.

Нас иногда через средства информации пугают предстоящей магнитной бурей и возможными воздействиями на человека этого глобального магнитосферного явления. Для того чтобы получит достоверную информацию о вариациях параметров Магнитного поля Земли (МПЗ), достаточно войти на сайт: http://forecast.izmiran.rssi.ru/ (РФ) http://137.229.36.30/cgi-bin/magnetometer/gak-mag.cgi (США) или на http://www.ips.gov.au/Geophysical/5/1 (Австралия) и далее на http://www.ips.gov.au/data/Geophysical/Historical%20Data/Magnetograms/Learmonth/lrmraw.091212.gif - на нем выбрать назвние места расположения обсерватории, текущую дату и кликнуть по индексу рисунка с интересующей Вас датой. Чем ближе к магнитному полюсу тем сильнее колебания МПЗ, в приполярных и полярных областиях они сопровождаются полярными синиями, обусловленными вторжениями в верхние слои атмосферы высокоэнергичных частиц - компонентов солнечного ветра - это, так называемое видимое светящееся укрошение магнитных бурь. На рисунках Вы увидите записи вариации составляющих магнитного поля Земли на текущую дату в нанотеслях (нТ), например: H (North), Y (East) и Z (Vertical).
Оценка интенсивности магнитных возмущений приблизительно выглядит так: Слабые возмущения МПЗ - 10-20 нТ, Средние возмущения 20 – 50 нТ, Повышенные возмущения 50 – 100 нТ, Сильные возмущения с амплитудой колебаний МПЗ более 100 нТ. При возникновении магнитных бурь c интенсивностью вариаций МПЗ более 100нТ, следует прислушиваться к рекомендациям врачей.
1. Начать с одно-трехлетнего саженца.
2. Летом не допускать пересыхания земли в цветочных горшках с саженцем гинкго.
3. При сильном солнечном свете с 11 до 14 , закрывать молодые растения от прямых лучей солнца.
4. В жаркие летние дни, вечером, опрыскивать растения чистой водой и т.д.
Действующий макет магнитного двигателя МД– RU со скоростью вращения до 500 об/мин.
Ивестны седующие варианты магнитных двигателей (ДМ): 1. Магнитные двигатели, работающий только за счет силвзаимодействия магнитных полей, без устройства управления (синхронизации), т.е. без потребления энергии от внешнего источника.
2. Магнитные двигатели, работающие за счет сил взаимодействия
магнитных полей, с устройством управления (УУ) или синхронизации, для работы которых требуется внешний источник питания.
Применение устройств управления позволяет получить на валу МД
повышенную величину мощности, в сравнении с МД, указанными выше. Этот вид МД легче в изготовлении и настройке на режим максимальной скорости вращения.
3. Манитные двигатели использующие 1 и 2 варианты, например МД «Perendev», Нarry Paul Sprain, Wankel, Минато и другие.Макет доработанного варианта работающего НЕ ВЕЧНОГО магнитного двигателя (МД-RU) с устройством управления (синхронизации),обеспечивающий скорость вращения до 500 об/мин.
1. Технические параметры двигателя МД_RU:. Число магнитов 8, 600Гс.
Электромагнит 1 шт.
Радиус R диска 0,08м.
Масса m диска 0,75 кг.
Скорость вращения диска 500 об/мин. Число оборотов в секунду 8,333 об/сек..
Период вращения диска 0.12 сек. ( 60сек/500 об/мин= 0,12сек).
Угловая скорость диска ω = 6,28/0,12 = 6,28/(60/500) = 52,35 рад./sec.
Линейная скорость диска V = R* ω = 0,08*52,35 = 4,188 m/сек.
2.Вычисление основных энергетических показателей МД.
Полный момент инерции диска:
Jпми = 0,5 * mкг *R2 = 0,5*0,75*(0,08) 2 = 0,0024[кг *m2].
Кенетическая энергия Wke на валу двигателя:
Wke = 0,5*Jпми* ω2 = 0,5*0,0024*(52,35) 2 = 3,288 дж/сек= 3,288 Вт*сек.
При вычислениях использовался «Справочник по физике», Б.М.Яворский и А.А. Детлаф, и БСЭ.
3. Получив результат вычисления кинетической энергии на валу диска (ротора) в
Ваттах (3,288), для вычисления энергетической эффективности этого вида МД,
необходимо вычислить мощность, потребляемую устройством управления (синхронизации). Мощность потребляемая устройством управления (синхронизации) в ваттах, приведенная к 1 секунде:
в течение одной секунды устройство управления потребляет ток на
протяжении 0,333 сек, т.к. за проход одного магнита электромагнит потребляет ток в течении 0,005 сек., магнитов 8, за одну секунду происходит 8,33 оборота, поэтому
время потреблен ия тока устройством управления равно произведению:
0,005*8*8,33 об/сек = 0,333сек.
-Напряжения питания устройства управления 12В.
-Ток, потребляемый устройством 0,13 А.
-Время потребления тока на протяжении 1 секунды равно - 0,333 сек.
Следовательно мощность Руу, потребляемая устройством за 1 секунду непрерывного вращения диска составит:
Pуу = U* A = 12 * 0,13А * 0,333 сек. = 0,519 Вт*сек.
Это в (3,288 Вт*сек) /(0,519 Вт *сек) = 6,33 раз больше энергии потребляемой устройством управления.
4. ВЫВОДЫ:
Очевидно, что магнитный двигатель, работающий за счет сил взаимодействия магнитных полей, с устройством управления (УУ) или синхронизации, для работы которого требуется внешний источник питания, потребляемая мощность которого значительно меньше мощности на валу МД. 5. Признаком нормальной работы магнитного двигателя является то, что если его, после подготовке к работе, слегка подтолкнуть, - он, далее, сам начнет раскручиваться до своей максимальной скорости. 6.Изготовление магнитного двигателя требует наличие материально – технической и инструментальной базы, без которой, практически, не возможно изготовление устройств подобного рода. Это видно из описания патентов и других источников информации по
рассматриваемой теме. Для подобного вида МД наиболее подходящими являются магниты «средний квадрат»
К-40-04-02-N (длиной до 40 x 4 x 2 mm) с намагничиванием N40 и сцеплением 1 - 2 kg.
7. Аналогичные МД:
1. Magnetic Wankel Motor,http://www.syscoil.org/index.php?cmd=nav&cid=116
Эта модель вечного магнитного двигателя на базе CD –диска,
выполняющего роль ротора, с установленном на нем магнитом и статора, на котором по «спирали Архимеда» расположено 19
магнитов. Мощность этой модели достаточна только для того,
чтобы колыхать воздух, тем не менее, она подсказывает путь
к достижению цели.
2. НARRY PAUL SPRAIN,http://www.youtube.com/watch?v=mCANbMBujjQ&mode=related&search;
Это двигатель, аналогичный Magnetic Wankel Motor, но значительно
большего размера и с устройством управления (синхронизации) с
мощностью на валу 6 Вт*сек. Мощность потребления устройством
управления (электромагнитом синхронизации), при потреблении им мошности
W уу =19.8V * 1.9A = 37.62W,
в течении одного импульса длительностью 28 мсек,
то она будет равна: = 19.8V * 1.9A * 0,028сек= 1,05 Вт*сек.
Если импульса синхронизации будет два, то Wуу = 2,1 Вт*сек.
и т.д., при этом, мощность на валу будет также увеличиваться, но эффективносить уменьшаться (Wke / Wуу ), за счет уваличения времени работы электромагнита
с 28 мсек до 56 мсек и т.д.
В подобных случаях выбирают золотую середину.
*

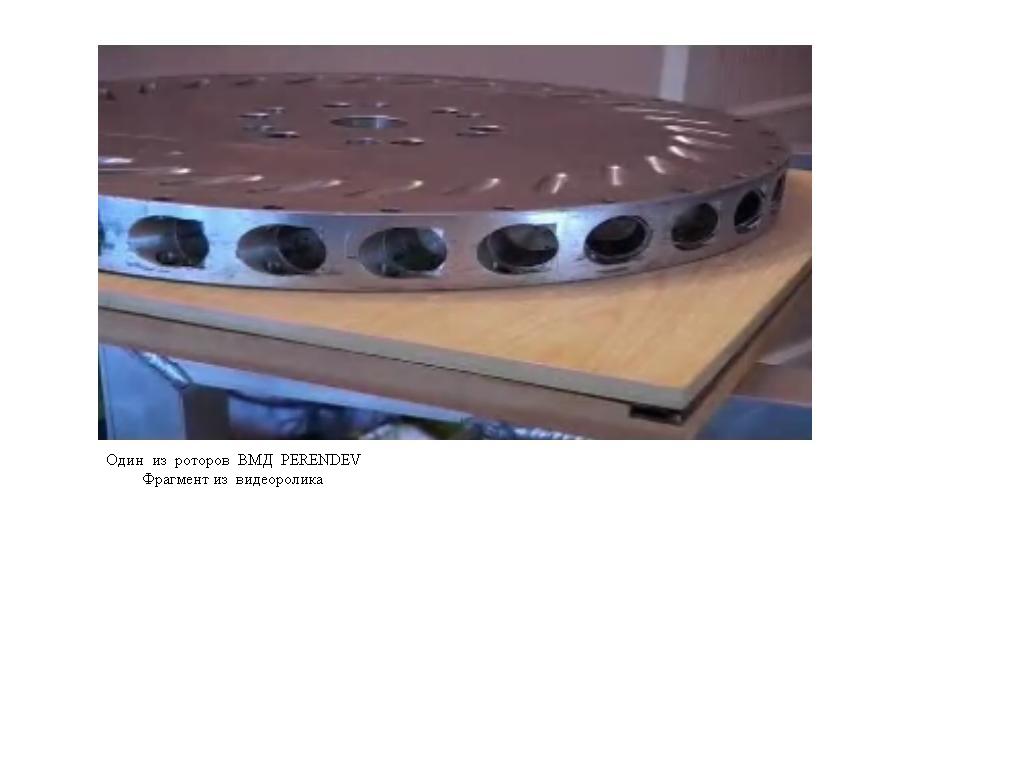

3. Вечный двигатель "PERENDEV"
Многие не верят, а он работает!
См: http://www.perendev-power.ru/
атент МД "PERENDEV":
http://v3.espacenet.com/textdoc?DB=EPODOC&IDX=WO2006045333&F=0
Двигатель - генератор на 100 кВт стоит 24 000 евро.
Дорого, поэтому некоторые умельцы изготавливают его своими руками в масшабе 1/4.
Дополнения
Jeffery Lacroix в 2004 году нашел способ создания цилиндрического магнитного двигателя (perpetuum). В настоящее время к некоторым его видеоматериалам доступ закрыли.
http://peswiki.com/index.php/Directory:Perendev:Jeffery_Lacroix#Pre-Prototype
(если не заблокировали этот видеоролик)
Рисунок этого магнитного двигателя см. в низу (кадр из видеоролика),
Он требует много магнитов, но похоже, что после несложной настройки
опимального взаимного расположения неподвижных магнитов, относительно магнитов
на врвщающемся цилиндре, работает надежно.
Это, пожалуй, единственный случай, когда автор МД - Jeffery Lacroix, подробно рассказывает, как работает его двигатель и призывает всех экспериментировать, изготавливать и применять его.
Этот вид вечного магнитного двигателя упростил Bill Mahess, заменив магниты на цилиндре на стальные элементы в виде шурупов и далее в виде клиньев. Это, естественно, уменьшило силу вращения.
Для простой демонстрации бесконечного вращения - это упрощение уместно, но не более.
Новые конструкции вечных магнитных двигателей:
1. http://www.youtube.com/watch?v=9qF3v9LZmfQ&feature=related
Кадр из видео:
Из перевода комментарий и ответов автора следует: Автор магнитного двигателя (perpetuum) использует двигатель вентилятора, на ось которого насажено колесо с постоянными магнитами и две или три неподвижные катушки, которые наматывается в два провода.
К выводам каждой катушки подключен транзистор. Катушки содержат магнитный сердечник. Магниты колеса, проскакивая мимо катушек с магнитами, наводит в них эдс, достаточную для возникновения генерации в цепи катушка-транзистор, далее напряжение генератора через, предположительно, согласующее устройство поступает на обмотки двигателя, вращающего колесо и т.д.
Подробности своего perpetuum автор изобретения не раскрывает, за что его называют шарлатаном. Ну как обычно.
***
2. http://www.youtube.com/watch?v=wcy0tedYBMg&feature=related
Магнитный двигатель LEGO (perpetuum).
Он выполнен на базе элементов из набора для конструирования LEGO.
При медленной прокрутки видео – становится понятным почему эта штуковина работает непрерывно.
3. "Запрещённая конструкция" вечного двигателя с двумя поршнями. Вопреки известному «не может быть», медленно, - но вращается.
В нем одновременное использование гравитации и взаимодействия магнитов. *** 4.Гравитационно-магнитный двигатель.
На вид очень простое устройство, но не известно, потянет ли оно генератор постоянного или переменного тока ? Ведь простого вращения колеса не достаточно. *** Приведенные виды магнитных двигателей (с пометкой: perpetuum), если даже они работают, - очень маломощны. Поэтому, чтобы они стали эффективными для практического применения их размеры неизбежно придется увеличивать, при этом, они не должны потерять свое важное свойство: непрерывно вращаться.
|
